4BIT Comparator layout가로: 42.34u세로: 11.87u   4BIT Comparator(2) 끝!

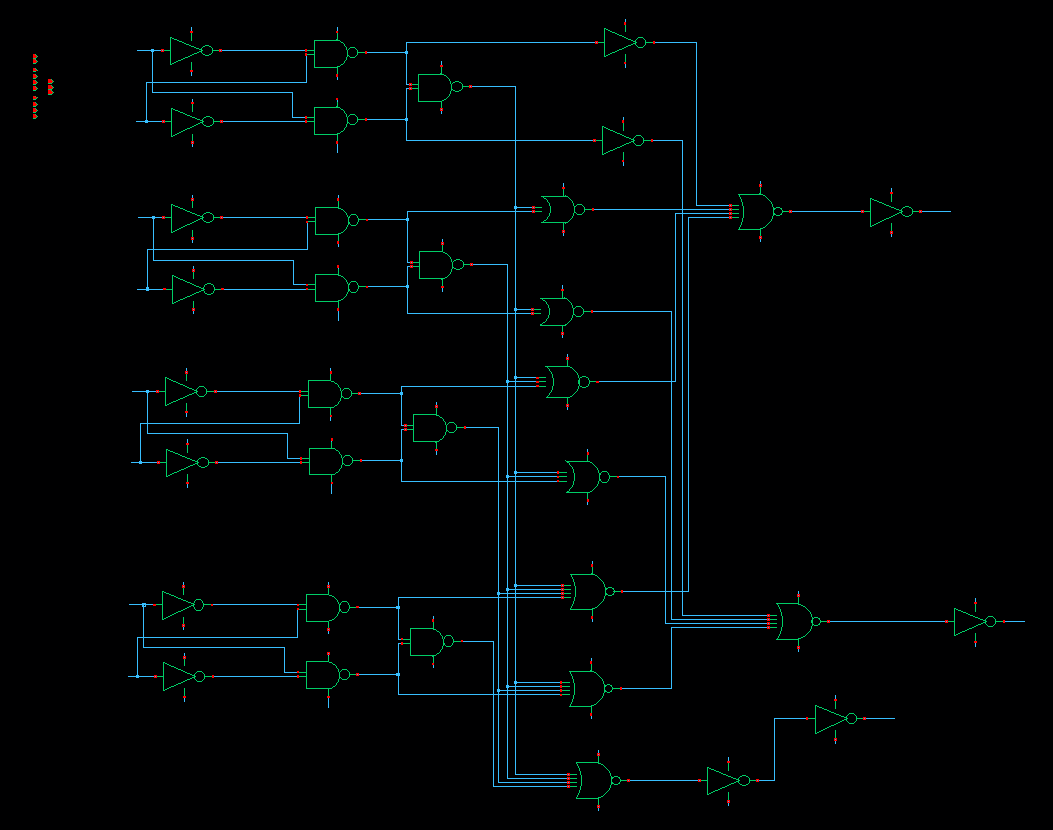

2024.12.12 ~두번째 직무 종합 프로젝트: Full Custom IC로 4BIT Comparator 구현하기Full Custom IC로 만들었던 NOT, NAND, NOR를 활용하여 4BIT 비교기를 만들어본다.  4BIT Comparator schematic  4BIT Comparator symbol     4BIT Comparator simulation 회로도  4BIT Comparator simulationA = B일때  4BIT Comparator simulationA > B일때  4BIT Comparator simulationA 4BIT Comparator(1) 끝!

Ring Counter layout가로: 51.7u세로: 7.55u   Ring Counter(3) 끝!

2OR schematic  2OR symbol  2OR simulation 회로도 2OR simulation  2OR layout  Ring Counter schematic  Ring Counter symbol  Ring Counter simulation 회로도 Ring Counter simulationRing Counter(2) 끝!

2024.12.09 ~ 2024.12.11첫번째 직무 종합 프로젝트: Full Custom IC로 Ring Counter 구현하기링 카운터는 플립플롭을 이용하여 bit를 이동시키는 회로이다.주로 shift 구조를 기반으로 하며 한 방향으로 순환한다.이번에는 CLK의 상승 에지에서 D입력을 캡처하고 업데이트 하며, 하강 에지에서 출력을 업데이트한다. D 플립플롭 schematic  D 플립플롭 Symbol  D 플립플롭 simulation 회로도 D 플립플롭 simulation  D 플립플롭 layout가로: 10.78u세로: 6.25u  반도체 설계 시 AND와 OR를 설계하는 것이 매우 비효율적이기 떄문에 논리게이트를 사용할 경우는 대부분 NAND, NORdmf dldydgkdu 뭉, OR의 역할을 재..
