2024.11.12 수업날81MUX_LOGIC schematic  81MUX_LOGIC symbol  81MUX_LOGIC simulation      서로 다른 8개의 파형이 VOUT에 나타나는 것을 확인할 수 있다.  81MUX_LOGIC layout  가로: 31.63u, 세로: 8.6u    81MUX_LOGIC 끝!

2024.11.11 수업날이번에는 저번에 만들었던 Control_Block에 대해서 마저 만들어본다.아래의 그림의 Control_Block을 만드는 것이다.  12 bit ring counter source code/////////////////////////////////////////////// 2024.11.11module ring_counter_clk12( input clk, reset_p, output reg [11:0] t); always @(posedge clk or posedge reset_p) begin if(reset_p) t = 12'b0000_0000_0000; else begin ..

2024.11.08 수업날41MUX_LOGIC layout  가로: 13.63u, 세로: 7.4u  세부 길이     41MUX_SWITCH schematic  41MUX_SWITCH symbol  41MUX_SWITCH simulation    41MUX_SWITCH layout  가로: 6.52u, 세로: 8.045u  세부 길이   41MUX_LOGIC Layout, 41MUX_SWITCH 끝!

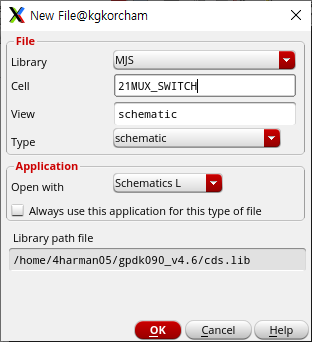

2024.11.07 수업날21MUX_SWITCH schematic  21MUX_SWITCH symbol  21MUX_SWITCH simulation     시뮬레이션 항목 분리 한 후 각 항목의 Y 좌표의 값을 통일시킨다.   21MUX_SWITCH layout 가로: 7.3u, 세로: 2.44u  세부 길이     41MUX_LOGIC schematic  41MUX_LOGIC symbol  41MUX_LOGIC simulation     21MUX_SWITCH, 41MUX_LOGIC 끝!
