2024.8.29 수업날
< AD 변환기 >
교재에는 ADC0804를 사용하라고 하지만, PSpice에는 해당 부품이 없어서 아래의 ADC로 대체한다.
회로도와 SCHEMATIC

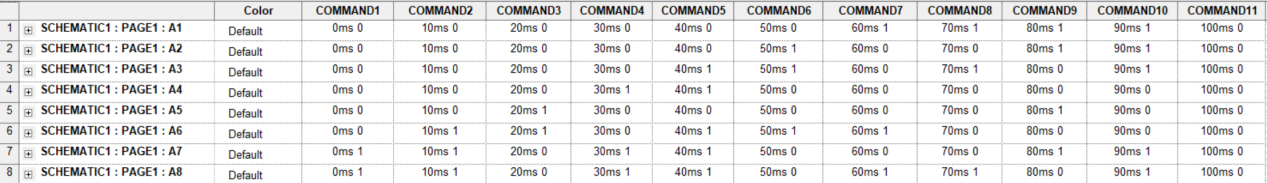

AD 변환기 시뮬레이션 설정과 결과
< R/2R 사다리형 DA 변환기 >
OPAMP를 추가하기 위하여 아래와 같이 Library를 추가해준다.
회로도와 SCHEMATIC
R/2R 사다리형 DA 변환기 시뮬레이션 설정과 결과
< DA 변환기 >
*dac*라고 검색한 후 나오는 아래의 DAC를 사용한다.
회로도와 SCHEMATIC
DA 변환기 시뮬레이션 설정과 결과
AD 변환기, R/2R 사다리형 DA 변환기, DA 변환기 끝!
