< 21MUX_LOGIC layout 높이 조정 마무리>

길이 조정 단계

가로: 4.63u
세로: 5.87u





layout 세부 길이













< Transmission gate >

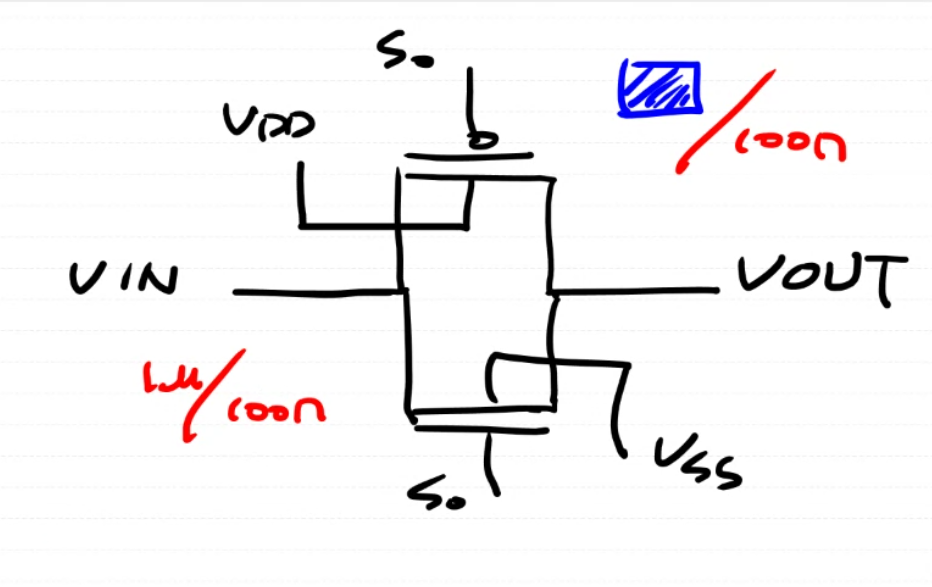

아래의 그림을 보고 Transmission gate의 schematic과 layout을 그리기

파란 네모 안에 들어갈 숫자는 2.91u 이다.





Transmission gate의 schematic

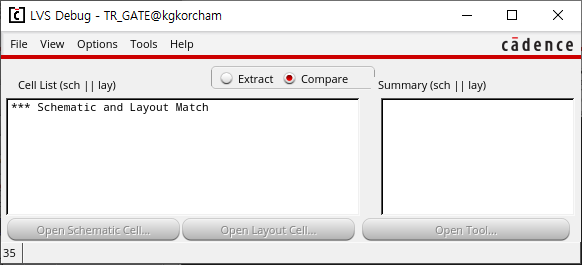

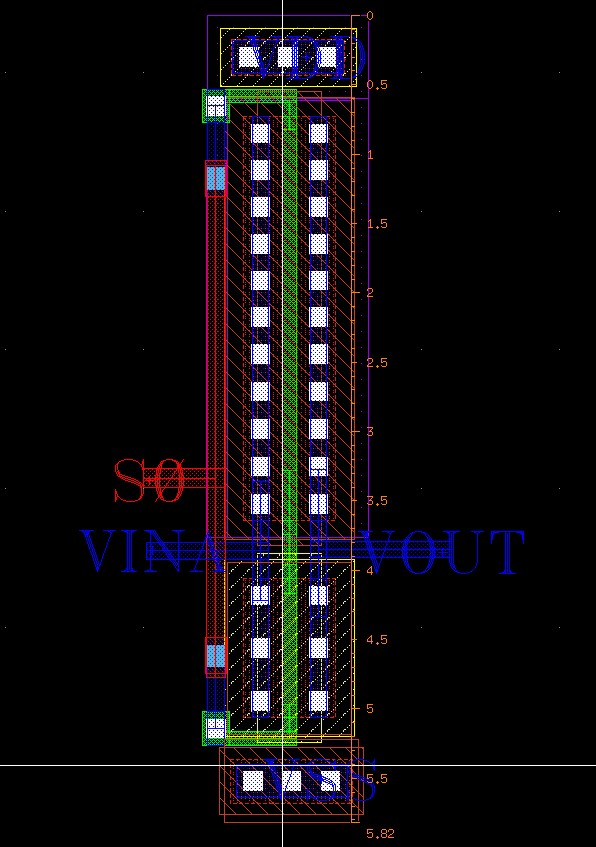

Transmission gate의 layout

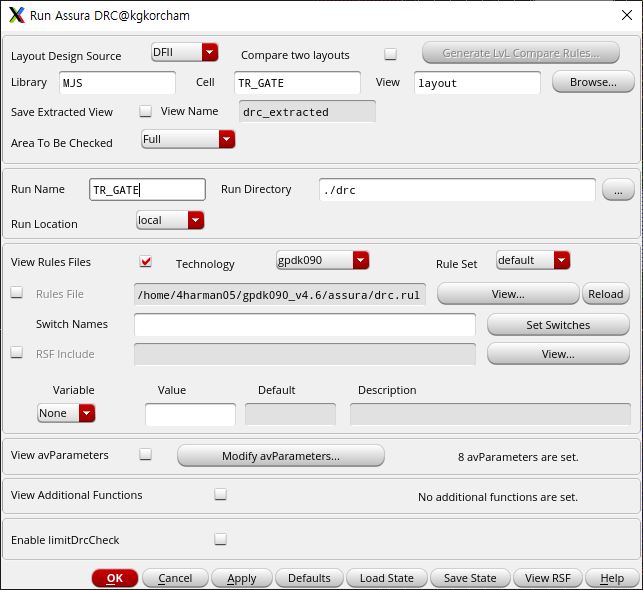

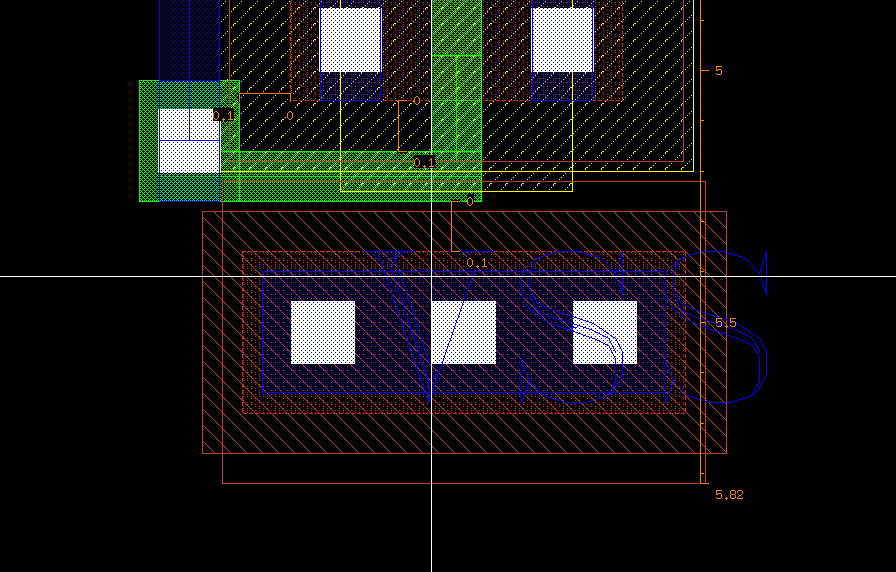

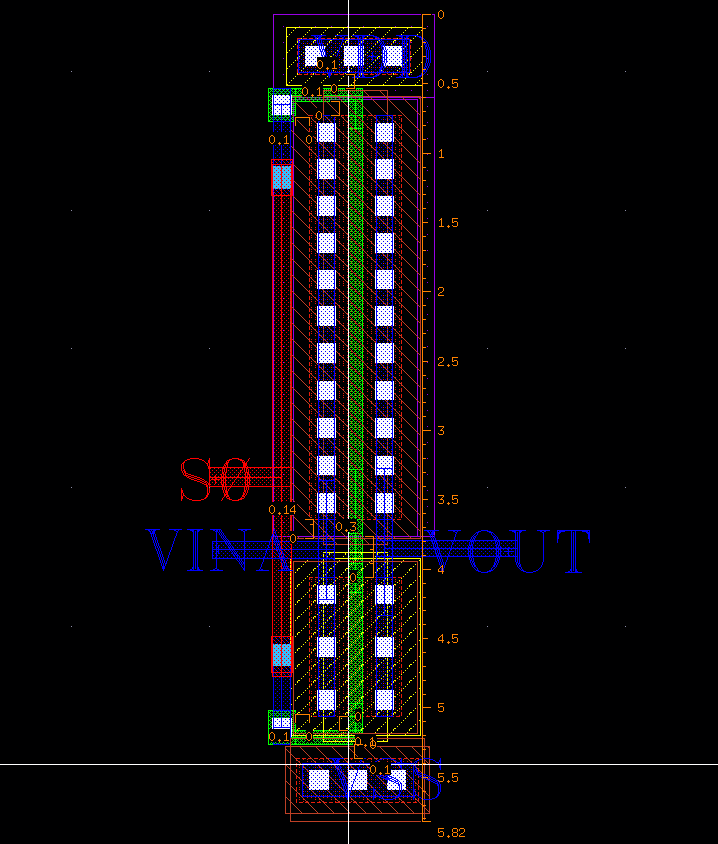

layout 세부 길이







---

21MUX_LOGIC layout 높이 조정 마무리, Transmission gate 끝!
